【修理事例】ROG Ally X — バッテリーコネクタ破損・基板パターン剥離を修復して復旧（埼玉県）

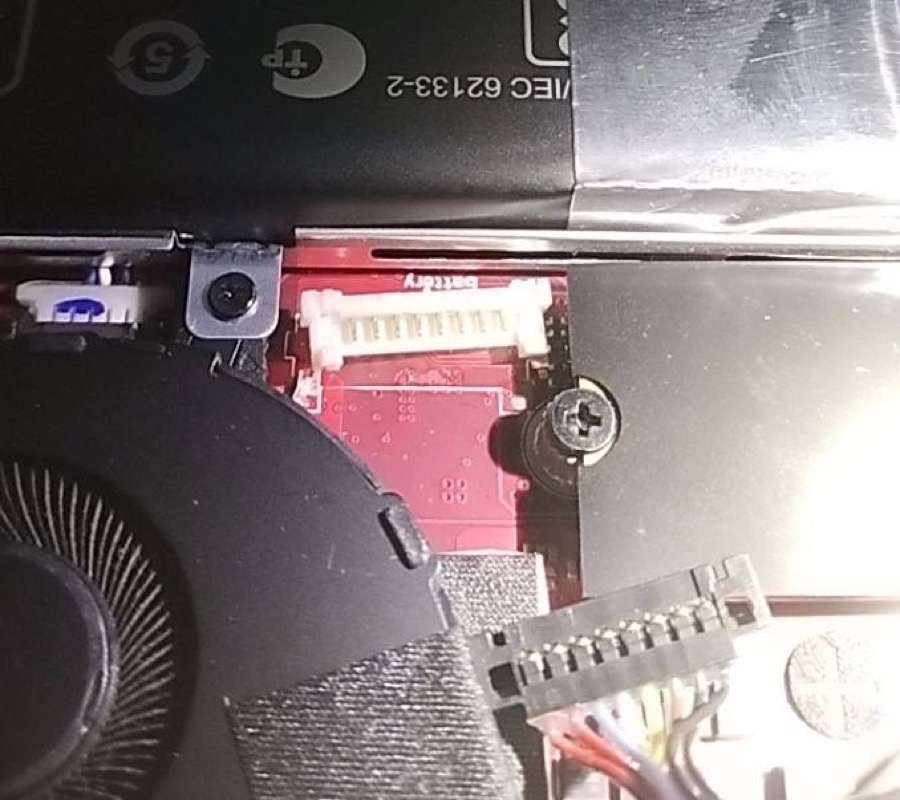

顕微鏡で確認したところ、基板側のバッテリーコネクタが破損し、コネクタの足が付いていた基板のパターン（配線）が一緒に剥がれていました。

・コネクタのハウジングが割れ、端子が浮いている
・端子の下のランド（はんだ付けする部分）が数箇所めくれて銅箔が欠損
・剥がれたパターンの先を導通チェックし、どの配線がどこへ繋がっているかを特定

基板そのものは焼損しておらず、パターンさえ繋ぎ直せば復旧できると判断しました。ROG Ally X はバッテリーコネクタが基板の端に寄っていて力がかかりやすく、分解時に破損しやすい箇所です。

バッテリー交換をしようとしたところ、基板側のバッテリーコネクタが割れて外れてしまい、充電も起動もできなくなった状態でお預かりしました。
